JONCTION SEULE PUIS POLARISEE
Au niveau de la jonction P N les électron se sont associés avec les trous réalisant une zone neutre formant pour les électrons et trous plus éloignés une barrière de potentiel qu’ils ne peuvent pas franchir sans apport d’énergie.
Cet apport d’énergie va être apporté par un source de courant.
L’affluance d’électrons dans le cristal N et de trous dans le cristal P réduisent la barrière de potentiel
Et les électrons circulent LA JONCTION EST DANS LE SENS PASSANT
INVERSONS LA SOURCE DE COURANT
Les électrons affluent dans le cristal P les trous dans le cristal N
Electrons et trous neutralisent le cristal P et le cristal N la barrière s’élargit on dit que LA JONCTION EST BLOQUEE.
SEMI CONDUCTEURS
Nous allons étudier les propriétés principales des interrupteurs électroniques ; celles qui Permettrons leur mise en service ; ainsi que des composants associés tel que le condensateur chimique et les résistances particulières.
LA DIODE
La diode ou jonction PN est commandée par le sens de la tension.
Ses possibilités sont telles que la génératrice à courant continu n’est plus utilisée pour fabriquer du courant continu.
Le symbole L’objet dans le même sens
Test d’une diode : votre multimètre possède un test diode que nous pouvons utiliser sur
Les jonction PN
Dans cette position le test indique la diode passante avec 0,6 Volts par exemple, si nous obtenons 0 elle est en court circuit, infini elle est coupée.
DIODE SOUS UNE TENSION ALTERNATIVE

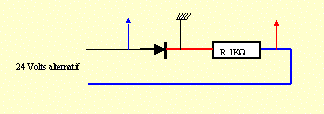

Réalisons le montage suivant
Y1 masse Y2
L’oscilloscope bicourbe enregistre la trace positive aux bornes de la charge R et la trace négative bloquée aux bornes de la diode.
