SEMI CONDUCTEURS
PONTS DE DIODES
Les diodes sont surtout utilisées pour construire des convertisseurs alternatif-continu
Ou pour s’assurer du blocage d’un courant inverse.

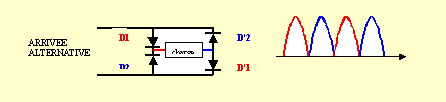

Le pont redresseur double alternance ci dessous est très employé.
Ce pont est commercialisé avec les diodes assemblées.
Les couple de diodes D1 D’1 et D2 D’2 assurent le passage du courant dans le même sens à travers la charge.
Pendant qu’un couple de diodes est passant l’autre assure le blocage de la tension inverse.

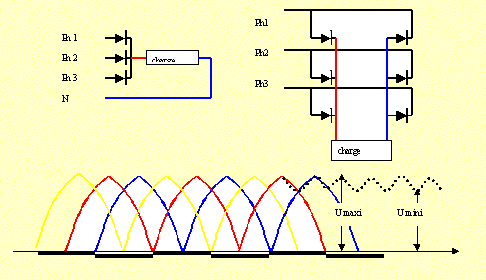

PONT DE DIODES TRIPHASE
Les ponts de diodes triphasés ont pour principal avantage une ondulation faible,alors que le pont monophasé a une ondulation de100%.
L’ondulation s’écrit : ( U maxi - U mini ) : U maxi
Le fait d’avoir une ondulation de la source continu est commandé par la nature du récepteur branché sur cette source .
Certain récepteur n’acceptent aucune ondulation.
On fabrique alors une alimentation régulée.
