AMELIORATION DU FACTEUR DE PUISSANCE:
Pour neutraliser la composante réactive d’un courant à tendance inductive nous utiliserons
Le condensateur . Etudions donc ses propriétés:
LE CONDENSATEUR

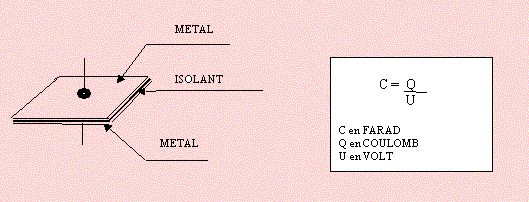

CONSTITUTION:

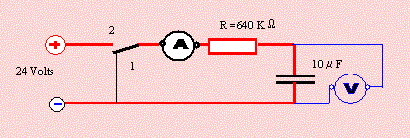

CONDENSATEUR SOUS UNE TENSION CONTINUE
Etudions la charge (interrupteur en 2) et la décharge (interrupteur en 1 ) d’un condensateur ?
|
|
U |
I |
TEMPS |
|
CHARGE |
0 |
150 |
0 |
|
7 |
90 |
5 |
|
|
16 |
50 |
10 |
|
|
DECHARGE |
24 |
150 |
0 |
|
16 |
90 |
5 |
|
|
7 |
50 |
10 |
LE TEMPS DE CHARGE A POUR FORMULE approximative t = R x C x 5

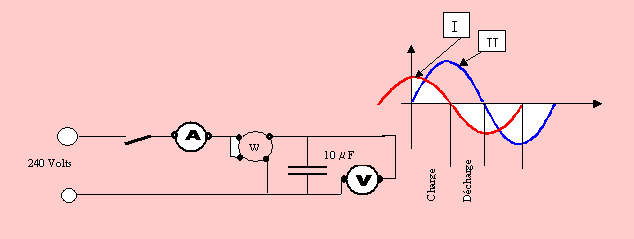

CONDENSATEUR SOUS UNE TENSION ALTERNATIVE
