FLUX MAGNETIQUE

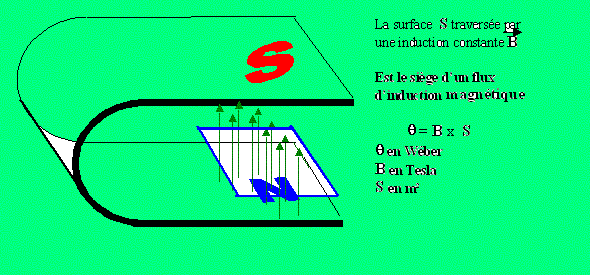

Le flux d’induction magnétique est le produit de l’intensité constante ou moyenne du vecteur induction par la surface perpendiculaire qu’il traverse.
Nous verrons plus loin le cas des surfaces traversées obliquement.
Le Wéber est le flux crée par une induction constante de un Tesla traversant perpendiculairement une surface de un m². SYMBOLE Wb
LA MESURE DU FLUX LE CALCUL DE L ‘ INDUCTION.
Le FLUXMETRE permet la mesure du flux et la formule B =
q : S permet le calcul de l’induction
Le coefficient de mesure du fluxmètre que nous allons utiliser est de 0,0002 Wb par division.

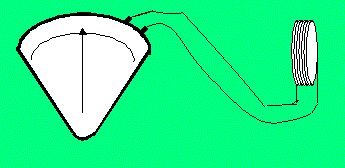

Une bobine exploratrice dont on connaît la surface des spires transmet à l’appareil de mesure la différence entre le flux près de l’inducteur et loin de l’inducteur.
Si le flux loin de l’inducteur est de zéro la mesure est directe.
|
MESURE DU FLUX ET CALCUL DE L’INDUCTION |
|||
|
FLUX INITIAL |
FLUX FINAL |
INDUCTION q / S |
|
|
AIMANT PERMANENT |
0,004 |
||
|
BOBINE SEULE |
0,005 |
||
|
BOBINE SUR NOYAU MAGNETIQUE |
0,06 |
||
|
BOBINE SUR CIRCUIT MAGNETIQUE FERME |
1,1 |
||

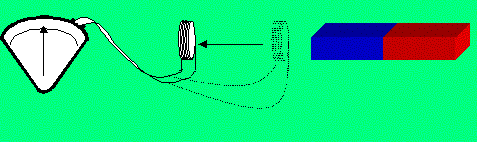

Mesure du flux et calcul de l’aimantation d’un aimant permanent.

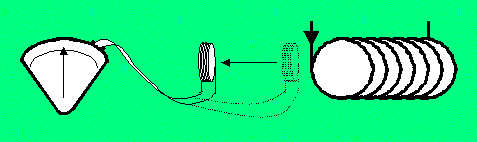

Mesure du flux et calcul de l’aimantation d’une bobine parcourue par un courant

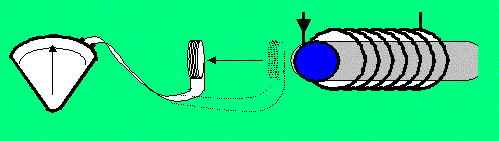

Mesure du flux et calcul de l’aimantation d’une bobine parcourue par un courant montée sur un noyau magnétique.

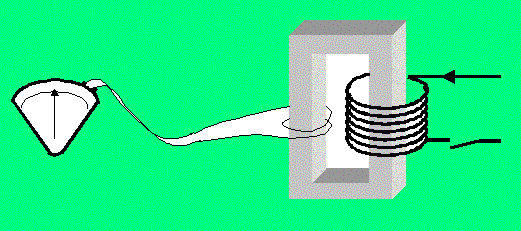

Mesure du flux et calcul de l’aimantation d’une bobine parcourue par un courant montée sur un noyau magnétique fermé.
CONCLUSION
La présence de matériau magnétique et en particulier sous la forme d’un circuit magnétique fermé augmente considérablement l’intensité de l’INDUCTION.IL FAUDRA EN TENIR COMPTE DANS LA COCEPTION DES MACHINES
