LES CIRCUITS INTEGRES
Un circuit intégré est un ensemble de composants électroniques réalisant une fonction.
Il en existe des milliers plus ou moins complexes.
Leur mise en service nécessite impérativement le dossier constructeur et les questions de base suivantes.
Quelle est sa fonction ?
Quelle est son alimentation ?
Quelles informations rentrent dans le produit ?
Quels résultats sortent du produit ?
Quelles grandeurs caractérisent le niveau des entrées et sorties (courant tension signal)
ASPECT DU PRODUIT
Le circuit intégré est contenu dans un boîtier étanche avec de chaque coté des pattes de raccordement.
Un détrompeur permet de le positionner .
EXEMPLES DE CIRCUIT INTEGRES
L’OPTOCOUPLEUR
L’ optocoupleur est utilisé pour transmettre une information à l’aide d’un signal optique ce qui permet de découpler un cicuit électrique et ainsi de protéger une zone sensible en aval ou en amont.

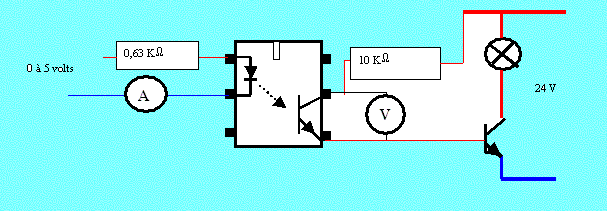

Réalisez le montage ci dessus et analysez son fonctionnement ?
