LE THYRISTOR
Le thyristor comme le transistor est commandé par un courant.

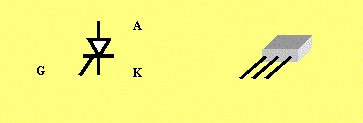

K A G
Test du thyristor à l’aide du test diode de notre multimètre.
Circuit de commande passant 0,6 volts ….. circuit de puissance bloqué

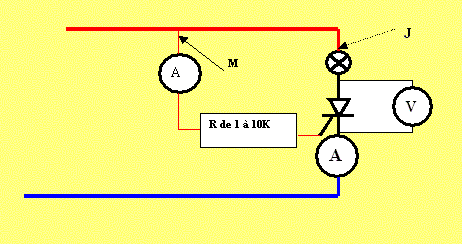

Expérimentation du thyristor
TABLEAU DES RELEVES
Nous avons choisi pour cette expérience une source de 24 volts, une lampe de 24 volts
15 Watts comme charge.
|
CONDITIONS D’EXPERIENCE |
Ig |
Ik |
Vak |
|
Résistance de gachette 6K |
4 mA |
4mA |
24 V |
|
Résistance de gachette 1,5 K |
15 mA |
623 mA |
0,9V |
|
Réglage ci dessus M levé |
0 |
608 mA |
0,9V |
|
Réglage ci dessus M et J levés |
0 |
0 |
0 |
|
Réglage ci dessus J rétabli puis M rétabli |
15 mA |
623 mA |
0,9 V |
NOUS CONSTATONS :
La commande du thyristor est tout ou rien il n’y a pas de régime transitoire.
Le thyristor est commandé par impulsion AK reste passant M levé.
Ces propriétés donnerons au thyristor un domaine d’emploi autre que celui du transistor.
