LE TRIAC



Le triac est lui aussi commandé par un courant envoyé sur une gachette.

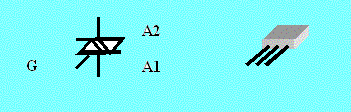

A1 A2 G

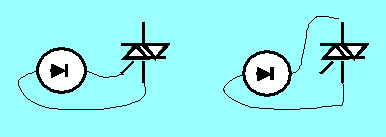

Test du triac à l’aide du test diode de notre multimètre.

Circuit de commande passant circuit de puissance bloqué

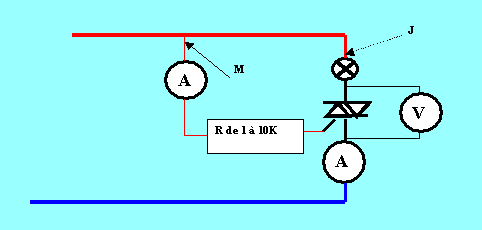

Expérimentation du triac.

TABLEAU DES RELEVES



Nous avons choisi pour cette expérience une source de 24 volts un lampe de 15 Watts comme charge.

CONDITIONS D’EXPERIENCE

Ig

Ia

Va1a2

Résistance de gachette 10 KW

2mA

2mA

24V

Résistance de gachette 1 KW

24 mA

628mA

0,9V

Résistance de gachette 0,6 KW

30 mA

634mA

0,9V

Réglage ci dessus M levé

604mA

0,9V

Réglage ci dessus M levé J levé

Réglage ci dessus J rétabli puis M rétabli

30 mA

634 mA

0,9 V



NOUS CONSTATONS:

Le fonctionnement est le même que pour le thyristor il n’y a pas de déblocage progressif est

Le triac reste passant après l’impulsion de commande.

Inverssons plus et moins à la source?

Nous constatons un fonctionnement analogue en tension inverse ; le TRIAC sera utilisé en alternatif

TRAVAIL DEMANDE

Réaliser les montages expérimentaux d’étude du transistor , du Thyristor , du triac

Et remplir les tableaux de mesure .

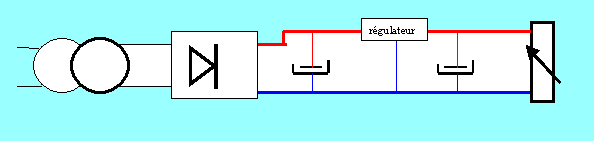

Construire l’alimentation continu stabilisée suivante

Visualiser sur un oscilloscope le signal tension à chaque étage du montage,relever les courbes.

Réaliser les mesures permettant de calculer le rendement de ce montage dans son ensemble.



Transformateur 220/24
