LOI DE LAPLACE





Expérience :

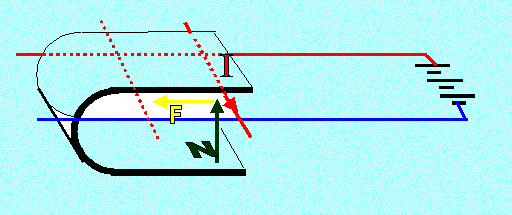

Soit un conducteur mobile sur un rail constitué de deux conducteurs reliés à un générateur ; le conducteur mobileest placé dans un champ magnétique.

Résultat : le conducteur est soumis à une force électromagnétique et il ce déplace en roulant sur le rail.



SENS DE LA FORCE : en inversant le courant ou l’aimantation on inverse le sens de la force.



REGLE DE LA MAIN DROITE :









Règle : la main DROITE orientée comme le magnétisme ,le courant imaginé traversant

la main ,on découvre le sens de la force en regardant l’orientation du pouce.

FORMULE :



Quand l’induction et le courant sont perpendiculaires la force électromagnétique a pour formule :



F = B x I x L



F en NEWTON B en TESLA I en AMPERE L en METRE

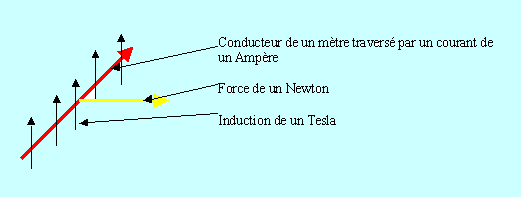

Définition du TESLA

Le Tesla est l’intensité de l’induction d’un champ magnétique uniforme créant une force électromagnétique de un Newton sur un conducteur de un mètre traversé par un courant de un Ampère et placé perpendiculairement au champ magnétique.



APPLICATION

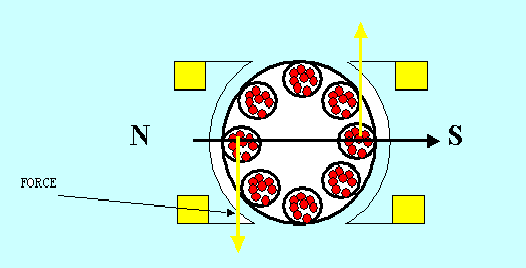

Ce sont des forces électromagnétiques qui font tourner le moteur à courant continu.





L’induction moyenne de ce moteur est de 0,4 Tesla

Le courant qui circule dans chaque conducteur est de 10 Ampères.

La longueur d’un conducteur est de 20 cm.

A tout instant il y a 120 conducteurs actifs sous un pôle inducteur



En utilisant la règle de la main droite trouvez ci le courant circule vers l’avant ou vers l’arrière des conducteurs près des pôles nord et sud ?



Quelle est la force totale agissant sur 120 conducteurs ?



Réponses :



A gauche le courant circule vers l’arrière ;à droite vers l’avant

La force totale est de 96 Newton.

Je peux vous ajouter que si ce moteur tourne à 1500 tours par minute sa puissance est de 3 kW environ

Je vous demande de réfléchir à l’importance de l’aimantation et donc du circuit magnétique dans la fabrication des moteurs.
