REACTION MAGNETIQUE
RAPPEL

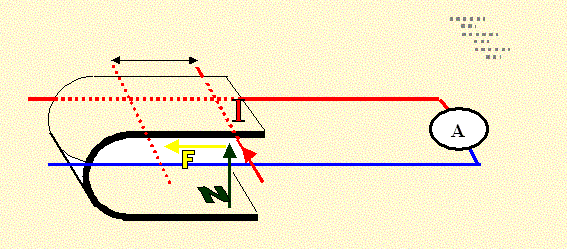

Nous savons qu'avec une aimantation et un courant nous créons une force électromagnétique et que cette force peut produire un déplacement . Mais si nous avons un déplacement les conditions ci dessous sont réalisées pour créer une force électromotrice . applique la règle de la main GAUCHE et donne moi le sens de la force électromotrice ?
Nous savons qu'avec une aimantation variable ou une aimantation et un déplacement nous créons une force électromotrice F.E.M. et que cette F.E.M. peut produire un courant.
Mais si nous avons un courant les conditions ci dessus sont réalisées pour créer une force électromagnétique . Applique la règle de la main DROITE et donne moi le sens de la force électromagnétique ?
TES RESULTATS
1:Tu as trouvé une force électromotrice opposée à la source U . Du fait de son opposition elle se nomme force contre électromotrice E' (fcem) et le courant I = (U - E'): R
Et E' = U - RI
Exemple : un moteur à courant continu est branché sous 220 volts la résistance de l'induit est 2 Ohms le courant
I = 10 A la fcem E' = 220 - 2 x 10 = 200 volts .
A ton avis quel est le courant à l'instant de la mise sous tension ? pourquoi ? (110 A)
2: Tu as trouvé une force opposée au déplacement . plus un générateur débite plus il est freiné et donc plus il faudra fournir d'énergie
Il faut savoir que dans ces applications du magnétisme que nous retrouvons utilisées dans : soit Le moteur à courant continu , soit L'alternateur , soit Le transformateur et moteur asynchrone , le déplacement ou le courant provoquent une
réaction magnétique .3: cas des deux bobines montées sur le même noyau .
nous avons déjà vu cette EXPERIENCE quand la bobine de droite est en court-circuit il y a répulsion car au niveau de la réaction magnétique le courant induit dans la bobine crée une aimantation inverse . cette propriété explique le fonctionnement du moteur asynchrone.
